海灣GST-LD-8316H手自動轉換裝置

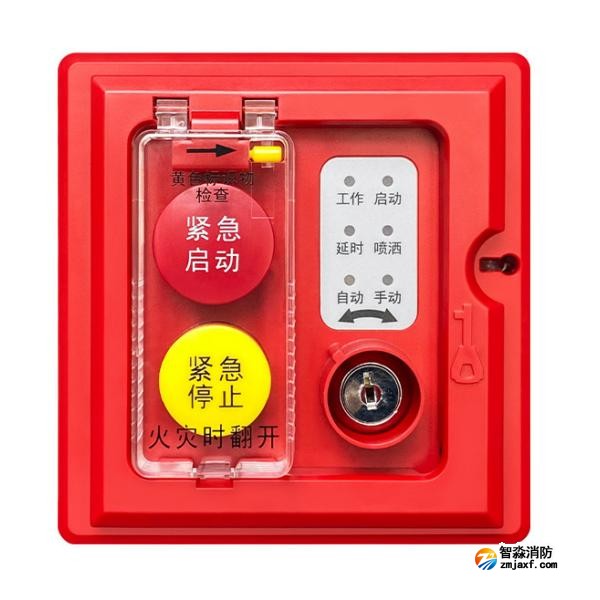

一、海灣GST-LD-8316H手自動轉換裝置概述

　　海灣GST-LD-8316H手自動轉換裝置（簡稱轉換裝置），用于控制氣體滅火系統在手動狀態和自動狀態之間的轉換，同時還有緊急啟動和停動功能。通常安裝在保護區門口便于操作的位置，當有人員進入被保護區域時，可通過轉換裝置將系統置于手動模式，以禁止系統的聯動啟動；當無人員在被保護區域時，可通過轉換裝置將系統置于自動模式，以便火災報警系統能自動聯動氣體滅火。

　　當被保護的區域內發生火災時，按下“緊急啟動”按鍵，即可向氣體滅火控制器發出氣體噴灑請求信號，氣體滅火控制器按預設邏輯開始啟動聲光報警、關閉空調風閥等，經延時后，啟動氣體噴灑電磁閥。在延時期間，若現場人員確認無火災發生或現場有人沒有撤離，可立即按下“緊急停止”按鍵，中止延時。

二、海灣GST-LD-8316H手自動轉換裝置功能特點

　　◎轉換裝置為編碼方式，占一個編碼點；

　　◎轉換裝置同時具有系統手自動轉換功能和緊急啟、停功能。

三、GST-LD-8316H手自動轉換裝置技術參數

型號：GST-LD-8316H

名稱：手自動轉換裝置

品牌：海灣GST

工作電壓：總線 24V，允許范圍：16V~28V

工作電流：監視電流≤1mA 報警電流≤4mA

啟動方式：人工按下“緊急啟動”按鍵

啟動零件類型：重復使用型

復位方式：用專用鑰匙復位

指示燈

工作：綠色，工作時閃亮；

延時：紅色，系統處于延時啟動階段時點亮；

啟動：紅色，控制器啟動存放滅火氣體的鋼瓶的電磁閥時點亮；

噴灑：紅色，滅火氣體開始噴灑時點亮；

自動：黃色，系統處于自動模式時點亮；

手動：綠色，系統處于手動模式時點亮。

線制與氣體滅火控制器采用無極性兩線制連接

使用環境溫度：-10℃～+55℃

相對濕度：≤95%，不凝露

殼體材料和顏色：ABS，紅色

重量：0.4kg

防護等級：IP43

安裝孔距：60mm

外形尺寸：128mm×133mm×70mm

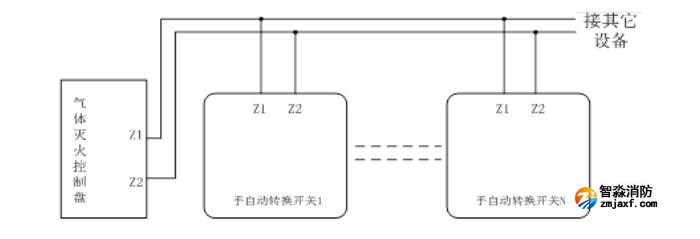

四、GST-LD-8316H手自動轉換裝置接線圖

      GST-LD-8316H手自動轉換裝置采用兩線制與氣體滅火控制器連接，允許最多10個轉換裝置（如果該回路中還配接有編碼型緊急啟/停按鈕（以下簡稱按鈕），則轉換裝置和按鈕一共最多可以接10只）同時控制同一區域的氣體滅火鋼瓶，當多只裝置連接時其間需采用并聯連接，如圖所示（圖中N≤10）。

五、海灣GST-LD-8316H手自動轉換裝置使用操作

　　1．使用前應對報警按鈕進行編碼操作?？衫帽竟旧a(chǎn)的電子編碼器進行現場編碼，編碼時將編碼器與按鈕的總線端子Z1、Z2連接，輸入“編碼號”后，按“寫碼”鍵即完成編碼工作（具體操作方法詳見編碼器使用說明書）。編碼地址范圍為1～242。

　　2．若將轉換鎖逆時針旋轉到“自動”位置并保持至少1秒鐘，系統則轉為自動模式；若將轉換鎖順時針旋轉到“手動”位置并保持至少1秒鐘，系統則轉為手動模式。

　　3．“緊急啟動”按鍵按下時觸點閉合，“緊急停止”按鍵按下時不影響觸點狀態。

　　4．待接線完成后，對按鈕進行測試應正常。

　　5．為避免誤操作，“緊急啟動”按鍵和“緊急停止”按鍵用透明罩進行保護。當發生火警時，翻開透明罩后再按下相應的按鍵，使用后應及時更換黃色警示銷。

　　注：透明罩用黃色警示銷固定，當保護罩在緊急情況下被翻開后，警示銷將斷裂，使用后應及時更換。為避免無關人員非緊急情況下隨意翻啟保護罩，安全巡查人員應定時檢查黃色警示銷是否發生斷裂。當警示銷發生非緊急情況的斷裂情況，巡查人員應及時確認原因并更換警示銷。保護罩上有明確提示語句標識了警示銷的檢查位置。
