擋煙垂壁定義

擋煙垂壁是用不燃燒材料制成，垂直安裝在建筑頂棚、橫梁或吊頂下，能在火災時形成一定的蓄煙空間(蓄煙倉)的擋煙分隔設施。

儲煙倉厚度不應小于空間凈高的20%，且不應小于500mm。

擋煙垂壁種類

擋煙垂壁按安裝方式分為:固定式擋煙垂壁和活動式擋煙垂壁兩類。

按擋煙部件材質分為:柔性擋煙垂壁、鋼性擋煙垂壁。

固定式擋煙垂壁

①固定式柔性擋煙垂壁:

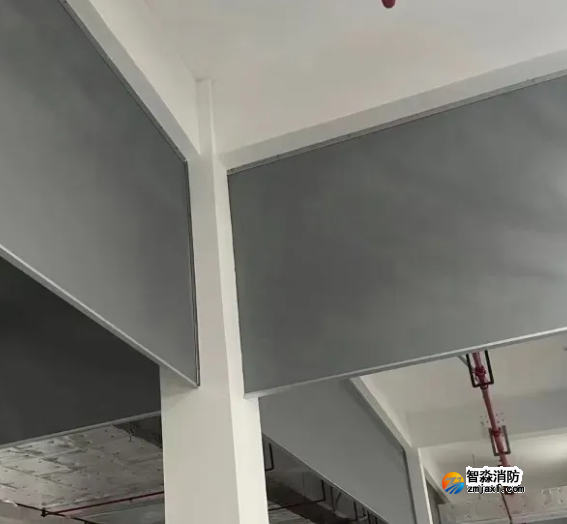

固定式柔性擋煙垂壁:采用不燃無極復合材料制成，一般固定安裝在吊頂或頂梁上，不能移動和調節。

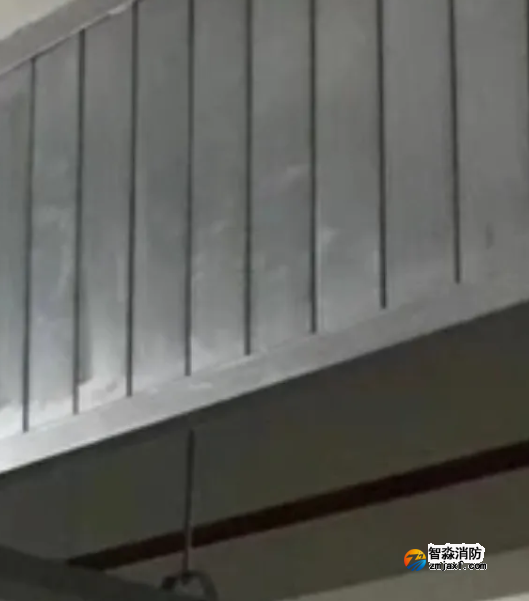

②固定式鋼性擋煙垂壁:采用鋼制簾片材料制成，一般固定安裝在吊頂或頂梁上，不能移動和調節。

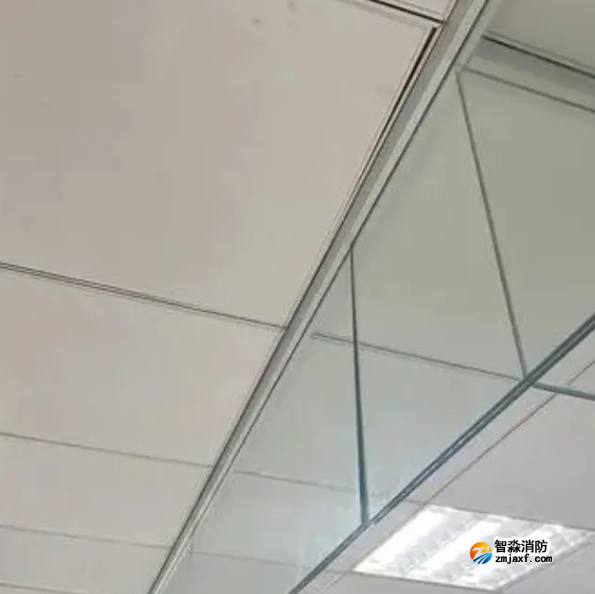

③固定式玻璃擋煙垂壁:采用防火玻璃材料制成，一般固定安裝在吊頂或頂梁上，不能移動和調節。

活動式擋煙垂壁

①活動式翻板擋煙垂壁:翻板式擋煙垂壁是一種電動擋煙垂壁，由卷軸、防火鋼板、電機、按鈕、鋼絲繩、外框組成。利用鋼絲繩配合滑輪連接卷軸，結合電機使控制卷軸來帶動整個擋煙垂壁的升降。

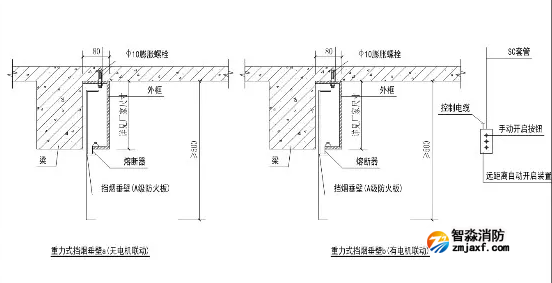

②活動式重力擋煙垂壁:利用重力讓擋煙垂壁在煙氣的作用下關閉，并利用自身的重量壓住底部的密封板，從而形成一個密閉的隔離空間，避免煙氣進入其他區域。它包括了本體、密封板和傳動桿三部分。本體是由多個環狀組件組成的，這些組件通過牙和槽相互咬合，從而形成一條掛在天花板上的鏈條。而密封板則是固定在掛鏈下端的金屬板，它可以通過傳動桿帶動，并自動密封通道口，從而實現擋煙的作用。

③活動式電動簾布擋煙垂壁:電動擋煙垂壁由電機、控制箱、卷軸、柔性防火布、控制按鈕等構成。

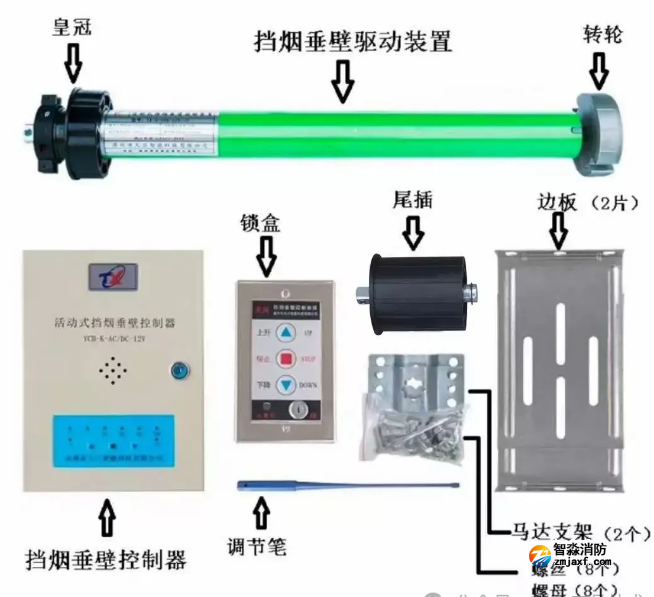

電動擋煙垂壁機構

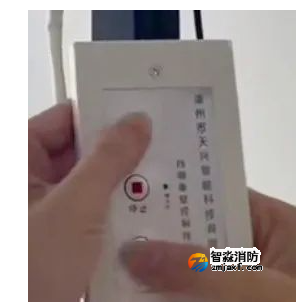

③電動鋼制擋煙垂壁(防火卷簾門)調節行程:按擋煙垂壁(防火卷簾門)開關盒下行鍵，使擋煙垂壁(防火卷簾門)下降到所需下降高度，按開關盒停止鍵使擋煙垂壁(防火卷簾門)停止下降，到限位器內手動向下限位行程開關方向旋轉下限位調節裝置，直至行程開動觸點斷開，下限位調節完成；再按一開關盒的上升鍵，使擋煙垂壁(防火卷簾門)上升到所需高度，按開關盒停止鍵使擋煙垂壁(防火卷簾門)停止上降，到限位器內手動向上限位行程開關方向旋轉上限位調節裝置，直至行程開動觸點斷開，上限位調節完成。
